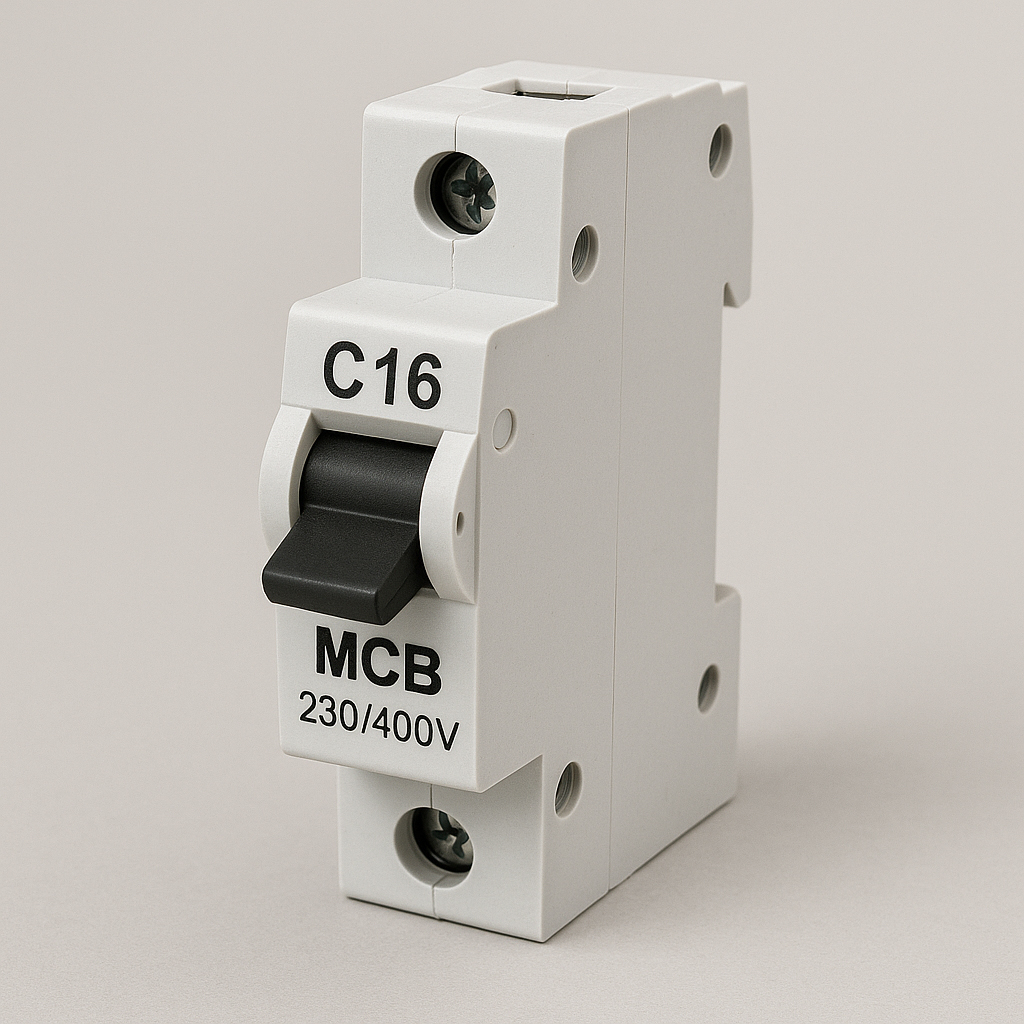

Pengertian MCB
Apa itu Mcb. MCB (Miniature Circuit Breaker) adalah komponen pengaman listrik yang secara otomatis memutus aliran listrik saat terjadi kelebihan beban (overload) atau hubung singkat (korsleting). MCB dirancang untuk melindungi instalasi listrik dan peralatan elektronik agar tidak rusak atau terbakar akibat arus listrik yang tidak normal.
Fungsi Utama MCB
- Melindungi instalasi listrik
- MCB akan memutus arus ketika terdeteksi arus berlebih yang bisa membahayakan kabel atau perangkat.
- Mencegah kebakaran listrik
- Korsleting bisa memicu api. MCB mencegahnya dengan menghentikan arus seketika.
- Mengganti fungsi sekering (fuse)
- Tidak seperti sekering yang harus diganti setelah putus, MCB bisa digunakan ulang hanya dengan mengaktifkan ulang tuasnya.
Cara Kerja MCB
MCB bekerja berdasarkan mekanisme elektromagnetik dan termal:
- Bimetal (termal): melengkung saat panas karena arus lebih, memicu pemutusan.
- Kumparan magnet (elektromagnetik): bekerja sangat cepat saat korsleting terjadi.
Jenis-Jenis MCB
- MCB 1 Fasa: digunakan di rumah-rumah (220V)
- MCB 3 Fasa: digunakan di industri atau bangunan besar (380V)
- Berdasarkan karakteristik arus trip:
- Tipe B: Trip di 3–5× arus nominal → cocok untuk rumah tangga
- Tipe C: Trip di 5–10× arus nominal → cocok untuk peralatan dengan arus awal besar
- Tipe D: Trip di 10–20× arus nominal → cocok untuk industri
Contoh Penggunaan MCB
- Di dalam panel listrik rumah (biasanya kotak listrik kecil dekat pintu)
- Di gedung bertingkat untuk setiap jalur atau ruangan
- Untuk mengamankan AC, pemanas air, kulkas, mesin cuci, dll.
Perbedaan MCB dengan Sekering
| Fitur | MCB | Sekering (Fuse) |
|---|---|---|
| Bisa digunakan ulang | Ya, cukup reset | Tidak, harus diganti |
| Respon terhadap arus | Lebih presisi dan cepat | Kurang akurat |
| Umur pemakaian | Lebih tahan lama | Sekali pakai |
Kesimpulan
MCB adalah alat pengaman penting dalam instalasi listrik modern. Ia mencegah kerusakan, kebakaran, dan kecelakaan akibat arus listrik berlebih. Setiap rumah dan gedung idealnya dilengkapi MCB untuk perlindungan maksimal.
